高精度無盲區交叉光幕
★★★★★
分享到：
咨詢電話：0592-6773016
這是一款適用于大件不規則物體計數的傳感器，可運用于顆粒、薄片、五金件、T型件、環形件等多種產品。具有良好的抗光性和抗粉塵特性，在光路受粉塵影響時提醒用戶提前維護，避免因傳感器失效而停機。
1、采用專用IC設計，調制電路，放大器內置型；
2、延時啟動功能，防止上電誤觸發；
3、可測硬幣、薄片、紙張等；
4、內置數字濾波器，有效防止外界光電干擾；
5、交叉光路實現無盲區檢測；
6、電源反接保護、輸出過載保護、輸出逆接保護

NPN輸出

PNP輸出

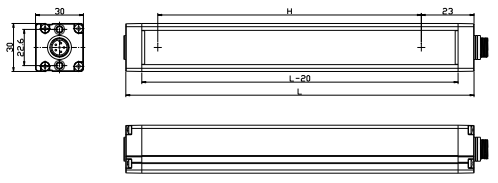

M16H150型號H=165mm， L=218mm;
M8H350型號H=350mm， L=403mm。

*請先注冊獲取下載權限，如已注冊請點此登錄
1、采用專用IC設計，調制電路，放大器內置型；
2、延時啟動功能，防止上電誤觸發；
3、可測硬幣、薄片、紙張等；
4、內置數字濾波器，有效防止外界光電干擾；
5、交叉光路實現無盲區檢測；
6、 電源反接保護、輸出過載保護、輸出逆接保護

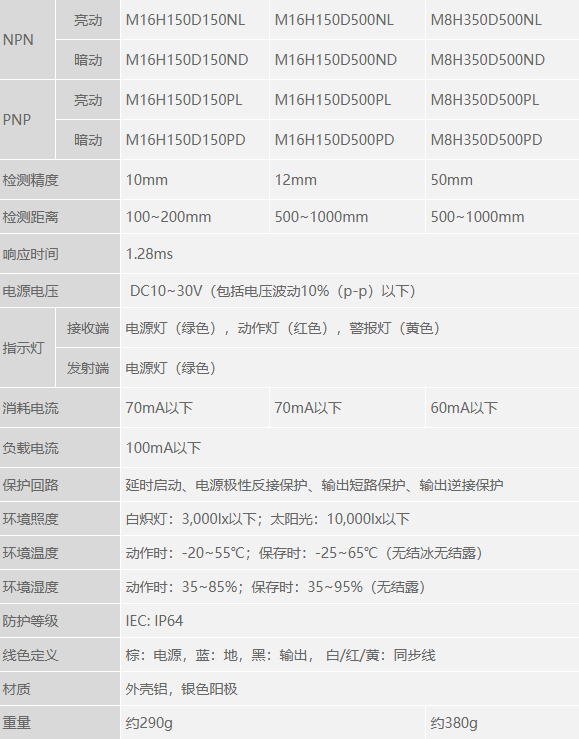

NPN
亮動M16H150D150NLM16H150D500NLM8H350D500NL
暗動M16H150D150ND
M16H150D500ND
M8H350D500ND
PNP亮動M16H150D150PL
M16H150D500PL
M8H350D500PL
暗動M16H150D150PD
M16H150D500PD
M8H350D500PD
檢測精度
 10mm12mm50mm
檢測距離100~200mm500~1000mm500~1000mm
響應時間
 1.28ms
電源電壓 DC10~30V（包括電壓波動10%（p-p）以下）
指示燈
接收端
 電源燈（綠色），動作燈（紅色），警報燈（黃色）
發射端
 電源燈（綠色）
消耗電流
 70mA以下70mA以下
60mA以下
負載電流
 100mA以下
保護回路延時啟動、電源極性反接保護、輸出短路保護、輸出逆接保護
環境照度白熾燈：3,000lx以下；太陽光：10,000lx以下
環境溫度動作時：-20~55℃；保存時：-25~65℃（無結冰無結露）
環境濕度動作時：35~85%；保存時：35~95%（無結露）
防護等級IEC: IP64
線色定義棕：電源，藍：地，黑：輸出， 白/紅/黃：同步線
材質外殼鋁，銀色陽極
重量約290g約380g

NPN輸出
PNP輸出

M16H150型號H=165mm， L=218mm;
M8H350型號H=350mm， L=403mm。
