高精度無盲區交叉光幕，超薄外形
★★★★★
分享到：
咨詢電話：0592-6773016
這是一款適用于大件不規則物體計數的傳感器，可運用于顆粒、薄片、五金件、T型件、環形件等多種產品。具有良好的抗光性和抗粉塵特性，在光路受粉塵影響時提醒用戶提前維護，避免因傳感器失效而停機。
1、替代邦納LX系列小部件檢測光幕
2、1ms快速響應，可測硬幣、薄片、紙張等
3、多種檢測距離滿足不同機型場合
4、超薄型結構，便于安裝
5、內置數字濾波器，有效防止外界光電干擾
6、電源反接保護、輸出過載保護、輸出逆接保護

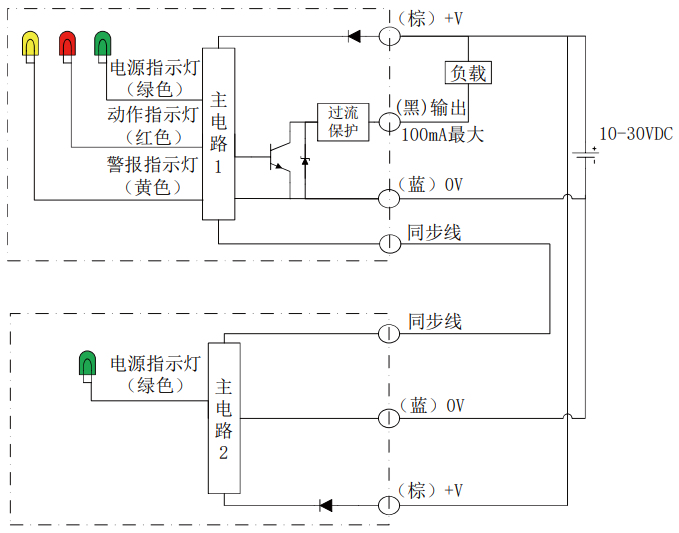

NPN輸出

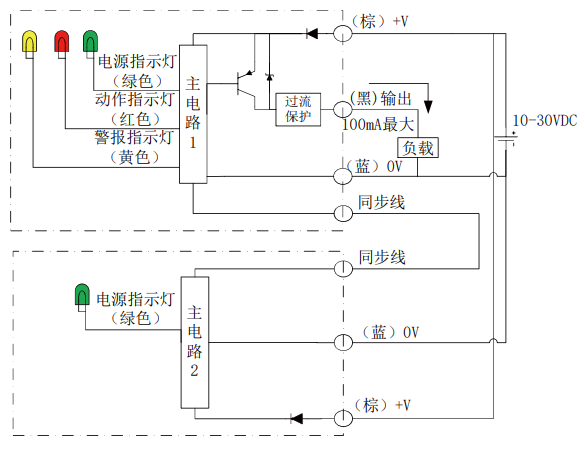

PNP輸出

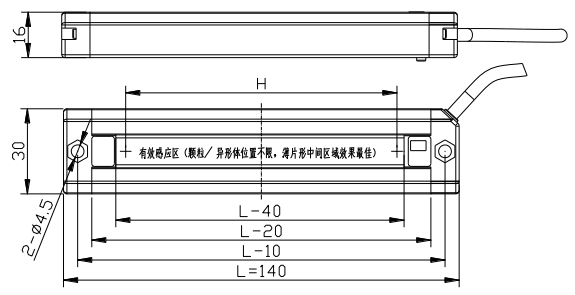

TM4/TM8型號光區尺寸H=90.6mm；TM16型號H=96mm。

*請先注冊獲取下載權限，如已注冊請點此登錄
1、替代邦納LX系列小部件檢測光幕
2、1ms快速響應，可測硬幣、薄片、紙張等
3、多種檢測距離滿足不同機型場合
4、超薄型結構，便于安裝
5、內置數字濾波器，有效防止外界光電干擾
6、電源反接保護、輸出過載保護、輸出逆接保護

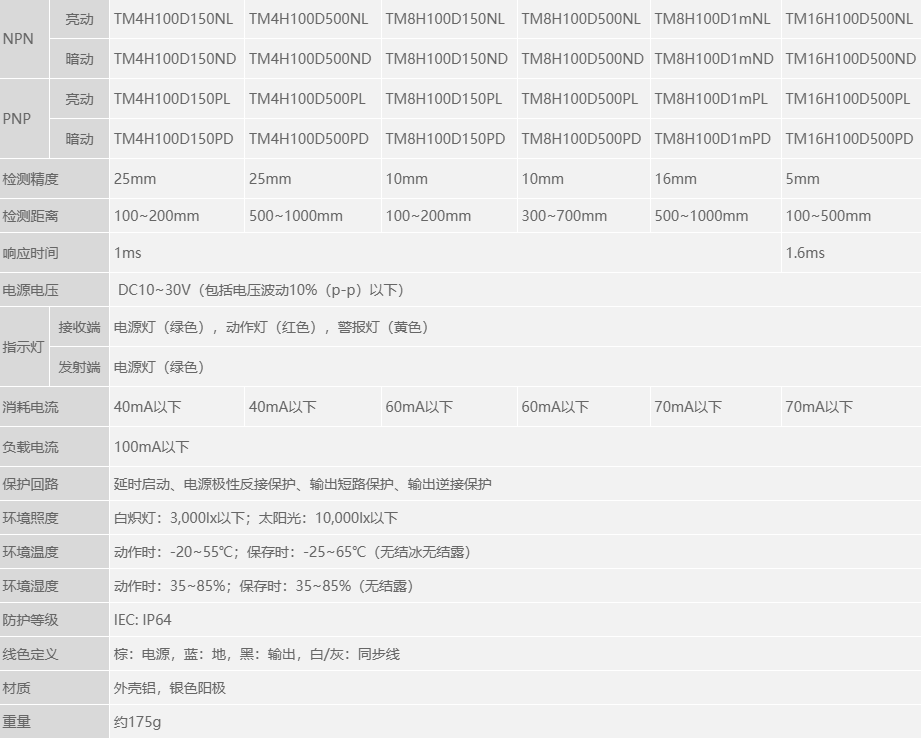

NPN
亮動TM4H100D150NLTM4H100D500NLTM8H100D150NL
TM8H100D500NL
TM8H100D1mNLTM16H100D500NL
暗動TM4H100D150ND
TM4H100D500ND
TM8H100D150ND
TM8H100D500ND
TM8H100D1mNDTM16H100D500ND
PNP亮動TM4H100D150PL
TM4H100D500PL
TM8H100D150PL
TM8H100D500PL
TM8H100D1mPL
TM16H100D500PL
暗動TM4H100D150PDTM4H100D500PD
TM8H100D150PD
TM8H100D500PD
TM8H100D1mPDTM16H100D500PD
檢測精度
 25mm25mm10mm10mm
16mm
5mm
檢測距離100~200mm500~1000mm100~200mm300~700mm
500~1000mm
100~500mm
響應時間
 1ms1.6ms
電源電壓 DC10~30V（包括電壓波動10%（p-p）以下）
指示燈
接收端
 電源燈（綠色），動作燈（紅色），警報燈（黃色）
發射端
 電源燈（綠色）
消耗電流
 40mA以下40mA以下
60mA以下
60mA以下
70mA以下
70mA以下
負載電流
 100mA以下
保護回路延時啟動、電源極性反接保護、輸出短路保護、輸出逆接保護
環境照度白熾燈：3,000lx以下；太陽光：10,000lx以下
環境溫度動作時：-20~55℃；保存時：-25~65℃（無結冰無結露）
環境濕度動作時：35~85%；保存時：35~85%（無結露）
防護等級IEC: IP64
線色定義棕：電源，藍：地，黑：輸出，白/灰：同步線
材質外殼鋁，銀色陽極
重量約175g
NPN輸出
PNP輸出
TM4/TM8型號光區尺寸H=90.6mm；TM16型號H=96mm。
